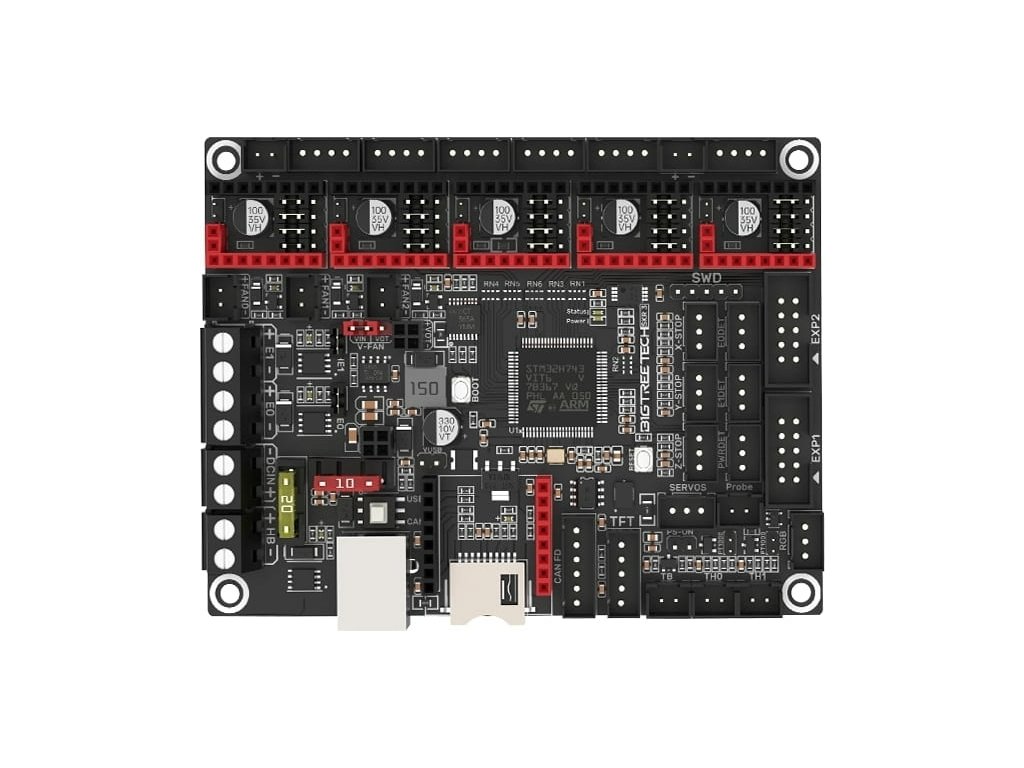

Řídící deska BTT SKR 3

BIGTREETECH SKR 3 je nástupcem SKR 2 a má mnoho nových funkcí. Tato všestranná 32bitová základní deska s výkonným 480 Mhz ARM Cortex-M7 je vhodná pro většinu 3D tiskáren a nabízí spoustu rozhraní a možností upgradu ve srovnání s většinou vestavěných základních desek.

Základní deska je kompatibilní s open-source softwarem Klipper a Marlin.

480MHz ARM Cortex-M7

BIGTREETECH SKR 3 využívá 32bitový čip ARM Cortex-M7 série STM32H743VIT6 s frekvencí jádra 480 MHz, který poskytuje dostatek výkonu na zvládnutí i těch nejnáročnějších uživatelských rozhraní a zároveň umožňuje plynulý tisk.

Nově jsou všechny desky nabízeny s mikroprocesorem  ARM Cortex-M7 STM32H723VGT6.

DIY friendly

• BOOT0 usnadňuje režim DFU pro flashování firmwaru.
• Vylepšený termistor nyní nevyžaduje žádný externí modul pro P1000.
• Univerzální modulární WiFi port umožňuje použití RRF firmwaru.

» NÁVOD A FIRMWARE VÝROBCE «

Specifikace základní desky Bigtreetech SKR 3 32bit

• Napájecí napětí: 12 V až 24 V DC
• Logické napětí: 3,3V
• Mikrokontrolér: STM32H723VGT6 ( původně STM32H743VIT6)
• Jádro: ARM Cortex-M7
• Frekvence hodin: 550 MHz (původně 480 MHz)
• Firmware: Marlin, Klipper
• WiFi rozhraní: ESP-12s, ESP-07s, ESP32
• Rozhraní ovladače motoru: X, Y, Z (duální osa z), E0, E1, pěticestné
• Topná rozhraní: ohniště (HB), topný kabel (E0, E1)
• Rozšiřující rozhraní: Servos, Prope, PS-ON, PWR-DET, Fil-DET, CAN FD
• Provozní režim regulátorů: SPI, UART, STEP / DIR
• Komunikace: Zásuvka USB typu B, čtečka microSD karet
• Displej: sériová dotyková obrazovka, dotyková obrazovka SPI, LCD displej
• Formát souboru: G-kód
• Doporučený software: Cura, Simplify3D, pronterface, Repetier-host, Makeware
